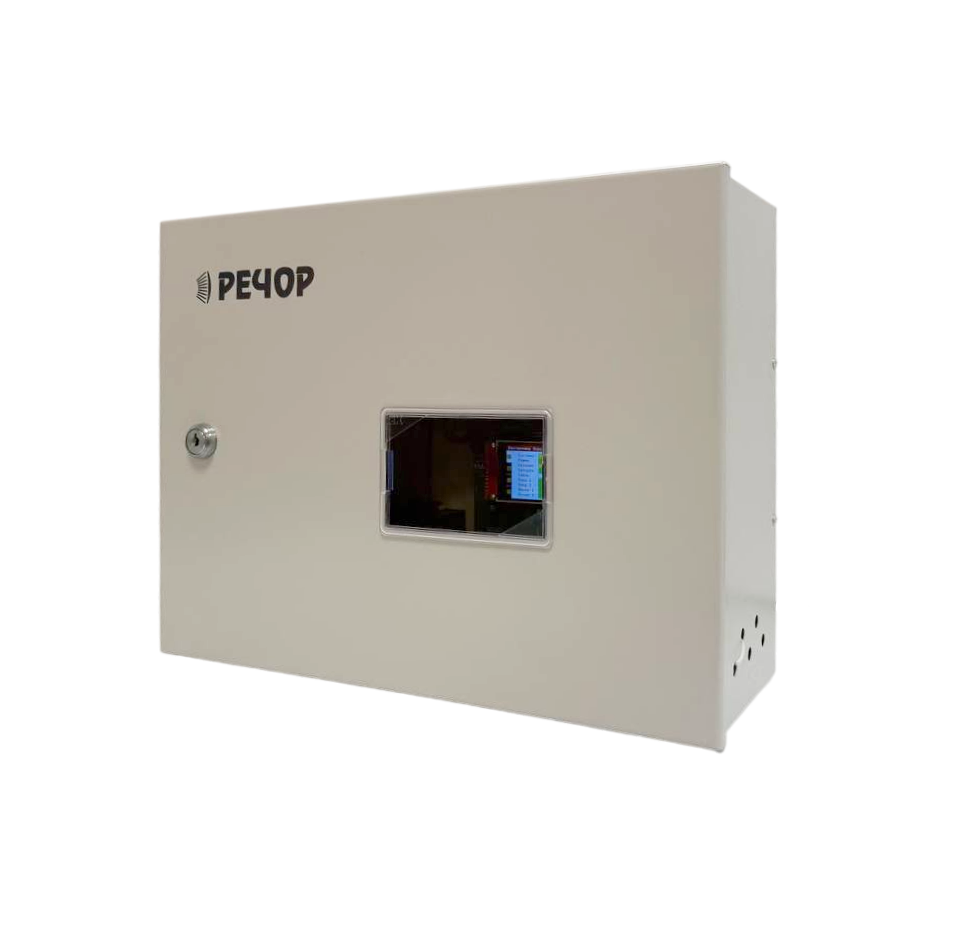

Контроллер управления табло

Назначение и краткое описание КУТ :

Контроллер управления табло КУТ является одним из элементов системы автоматического оповещения и управления эвакуацией. КУТ контролирует все узлы системы управления эвакуацией.

Контроллер КУТ принимает управляющие сигналы, формируемые автоматической системой пожарной сигнализации и пожаротушения (далее АСПС), и включает систему управления эвакуацией людей с помощью световых табло.

Назначение и краткое описание КУТ :

При подаче сигнала тревоги на контакты «Тревога вх» запускается сценарий управления эвакуацией с номером, аналогичным номеру тревожного входа.

В сценарии прописано состояние каждого табло, входящего в систему управления эвакуацией. Табло должно индицировать состояние, необходимое для формирования безопасных маршрутов эвакуации людей в здании. В зависимости от места очага возгорания, будут запущены разные сценарии, и табло в одном и том же месте будет формировать различную информацию (например: «Направо», «Налево», «Вниз», «Стоп» и т.д.).

Само табло подключается к адресному модулю, который и управляет состоянием табло в зависимости от сценария.

Для удобства монтажа «звездой» КУТ имеет 4 шлейфа.

Максимальная удалённость табло в шлейфе – не менее 1200 м.

Для управления табло по определённому алгоритму в системе оповещения находится такое же аналогичное количество адресных модулей КП-Т (коробка подключения табло).

В КП-Т в двоичном коде DIP-переключателями выставляется оригинальный адрес табло в системе. Также перемычкой устанавливается напряжение питания табло 12В или 24В.

В базовом исполнении КУТ способен запитать до 10 табло в каждом из четырёх шлейфов с потреблением до 400мА, 12В на табло.

Интерфейс взаимодействия КУТ и КП-Т: RS-485, Ethernet (для АРМ).

Протокол взаимодействия – ModBus.

Количество реализуемых сценариев по тревожным входам - 10

Технические характеристики КУТ, КП-Т

Технические характеристики контролера управления табло приведены в таблице 1.

№ п/п

Параметр

Значение



КУТ



1

Напряжение питание от сети переменного тока

220 В/ 50Гц.

2

Потребляемая мощность от сети ~220В

30Вт

3

Потребляемая от сети мощность в дежурном режиме, не более

1Вт

4

Выходное напряжение источника постоянного тока

36В

5

Количество выходов источника постоянного тока

4

6

Количество линий интерфейса RS-485

4

7

Количество тревожных входов с контролем целостности линии

10

8

Максимальное количество подключаемых КП-Т

248

9

Максимальное количество подключаемых КП-Т без дополнительного источника питания

40

10

Размеры модуля (В х Ш х Г), мм

90 х 490 х 430

11

Масса, не более кг

10

12

Тип монтажа

 в стойку 19”,

 настольная

13

Режим работы

Круглосуточный

14

Рабочая температура

от 5°С до

 + 45°С

15

Относительная влажность

≤ 93 % при 40°С



КП-Т



16

Входное напряжение

36В

17

Потребляемый ток

50 мА

18

Коммутируемое выходное напряжение

12/24В

19

Степень защиты корпуcа

IP65

20

Максимальное напряжение гальванической изоляции сигнальных линий

3кВ

21

Рабочий диапазон температур

-45°С…+55°С

22

Габаритные размеры, мм

240х150х55
