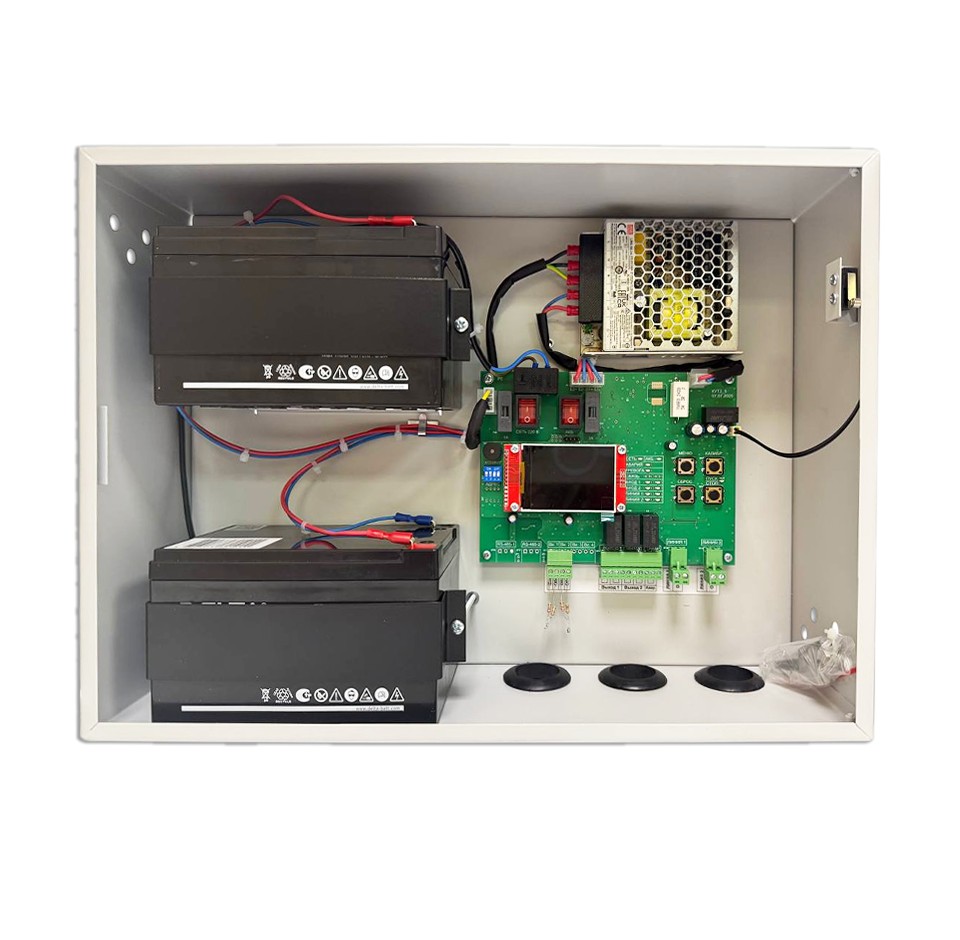

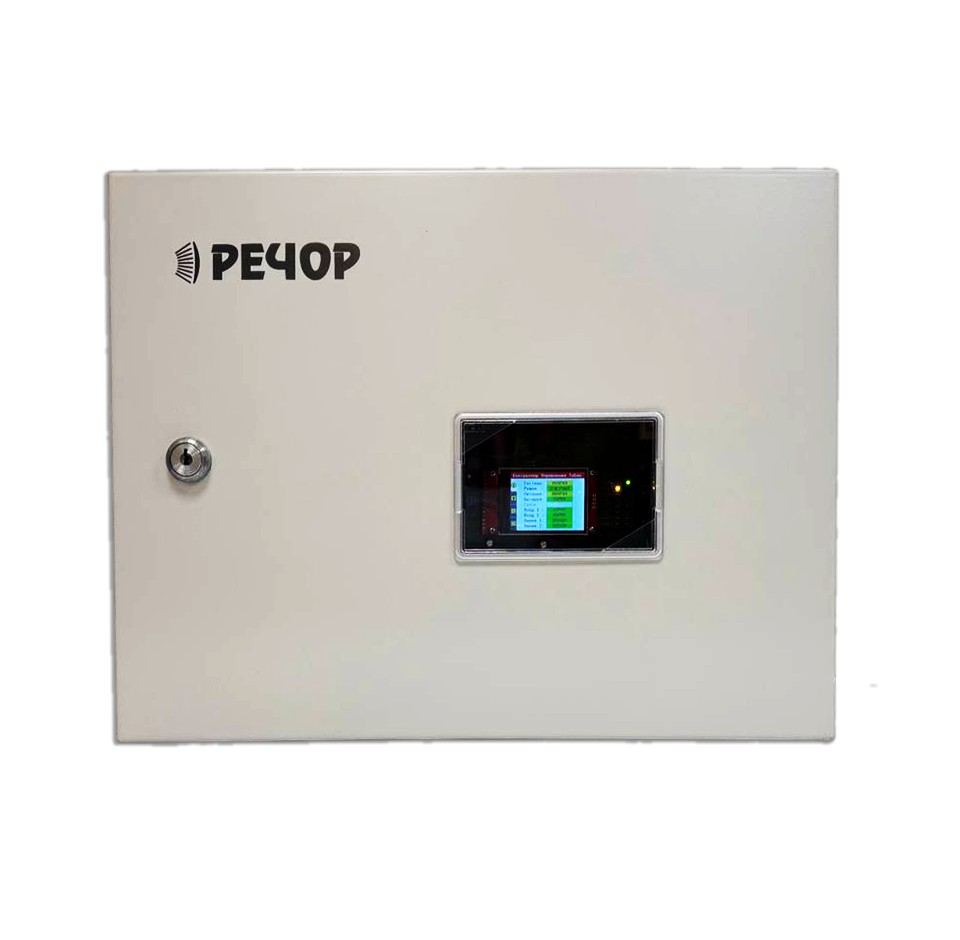

Контроллер управления табло «РЕЧОР» КУТ-2
Артикул: КУТ-2
Описание товара
Контроллер управления табло «РЕЧОР» КУТ-2 предназначен для обеспечения электропитанием, автоматическим управлением и диагностикой состояния светодиодных оповещателей и эвакуационных знаков. Устройство применяется в системах оповещения и управления эвакуацией (СОУЭ) и позволяет организовать надежную работу световых табло в дежурном и тревожном режимах.
КУТ-2 поддерживает подключение до 2 шлейфов управления и до 2 линий световых табло. Устройство обеспечивает питание подключенных табло от основного и встроенного резервированного источников, автоматически переключается на резервное питание при пропадании основного напряжения и возвращается в штатный режим после его восстановления.
Контроллер выполняет контроль целостности линий связи с внешними устройствами и линий световых табло на обрыв и короткое замыкание, а также следит за состоянием подключенных световых оповещателей. Предусмотрена защита выходов от перегрузки и короткого замыкания с автоматическим восстановлением, контроль сети 220В, заряд и защита аккумуляторной батареи от неправильной полярности, перезаряда и глубокого разряда.
Дополнительно КУТ-2 выдает сигнал общей неисправности, формирует сигнал активации режима «ТРЕВОГА» по каждому входу управления и позволяет выбирать режим работы световых табло в режимах «ДЕЖУРНЫЙ» и «ТРЕВОГА».
Технические характеристики
| Число входов управления для подключения шлейфов | 2 |
|---|---|
| Число выходов для подключения линий световых табло | 2 |
| Напряжение питания линии световых табло | 21–27,5 В |
| Максимальный ток потребления каждой линии световых табло | 500 мА |
| Число релейных выходов | 5 |
| Предельная коммутационная нагрузка каждого выхода | 0,5 А 120 В / 1 А 24 В |
| Основной источник электропитания | ~220 В / 50 Гц |
| Напряжение резервного источника питания | 21–27,2 В |
| Мощность, потребляемая от основного источника питания | не более 50 ВА |
| Ток потребления в режиме «ДЕЖУРНЫЙ» при питании от АКБ и максимальной нагрузке | не более 450 мА |
| Ток потребления в режиме «ТРЕВОГА» при питании от АКБ и максимальной нагрузке | не более 1100 мА |
Устройство обеспечивает
- питание световых табло от основного и встроенного резервированного источников питания;
- управление световыми табло по командам от внешних устройств;
- контроль целостности линий связи с внешними устройствами на обрыв и замыкание;
- контроль линий световых табло на обрыв и замыкание, а также контроль подключенных световых табло;
- защиту выходов линий световых табло от короткого замыкания и перегрузки с функцией автоматического восстановления;
- контроль основного источника питания от сети 220В/50Гц;
- контроль и заряд резервного источника питания — аккумуляторной батареи;
- защиту АКБ от неверной полярности, перезаряда и глубокого разряда;
- автоматическое переключение на резервный источник питания при пропадании основного питания 220В/50Гц и возврат при его восстановлении;
- выдачу сигнала общей неисправности;
- выдачу сигнала об активации режима «ТРЕВОГА» для каждого из входов управления;
- выбор режима работы световых табло в режиме «ДЕЖУРНЫЙ» (светятся / не светятся);
- выбор режима работы табло в режиме «ТРЕВОГА» (непрерывный / мигающий).
